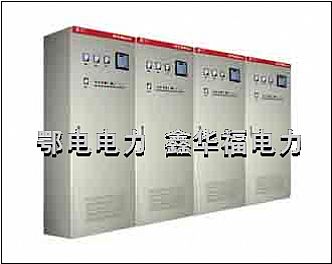

TFC动态谐波滤波器

随着社会的进步技术的发展,大量的电力电子设备被投入到电网中广泛使用,使得动态无功补偿(快速跟踪无功补偿)与谐波治理的问题日益突出,配电系统中常常会出现含有谐波、且负荷变化较大的工况,传统的静态无功补偿及静态无源滤波装置无法满足这一需求。
TFC 系列智能型动态无功补偿滤波成套装置系列产品根据配电系统的负荷情况实时在线投切 L-C 滤波器组,实现实时快速跟踪补偿系统基波无功,同时滤除谐波无功

1 、快速跟踪补偿 :快速跟踪系统无功变化,实时动态响应投切,装置总动态响应时间≤ 20ms 。

  • 10ms 内实现信号数据的采集、计算和控制输出;
  • 10ms 内实现 L-C 滤波器组投切响应。
  • 2 、 L-C 滤波器组: 动态滤波器采用带通、高通组合式结构。
  • 电容器采用电容器专业厂制造的真空浸渍,阻燃,防爆,自愈,滤波电容器。基波电流与谐波电流比大于 1 : 2.5 。
  • 滤波电抗器采用铁芯闭合磁路结构,不会产生射频干扰, Q 值≥ 50 。
  • 灵活实现多种方式的补偿及治理方案: 加装补偿变压器可以对 35KV,10KV 高压供配电系统进行补偿。特殊设计可应用于船舶,车载电站场合及军工现场。
  • 异的结构工艺性能:
  • 独立风道 散热系统使 得晶闸管散热均匀,冷却风力集中,冷却强度高,有效的提高了晶闸管的使用效率,整体散热效果好。
    结构简单、紧凑,安装及维护方便 充分的防护措施
额定电压: 分为 400V 、 660V 、 1100V 3 个档级(特殊要求可定制)
动态响应时间: <20ms
精度:电压、电流 0.5 级 ; 功率 1.5 级
基波无功补偿:功率因数可达到 0.9-0.95 以上
谐波滤除率
非标滤波型,满足 GB/T14549-93Y 的要
标准调谐型: 5 次谐波的滤除率≥ 50%
稳定电压范围:满足 GB 12326-90 的要求,Δ U ≤ +2%
