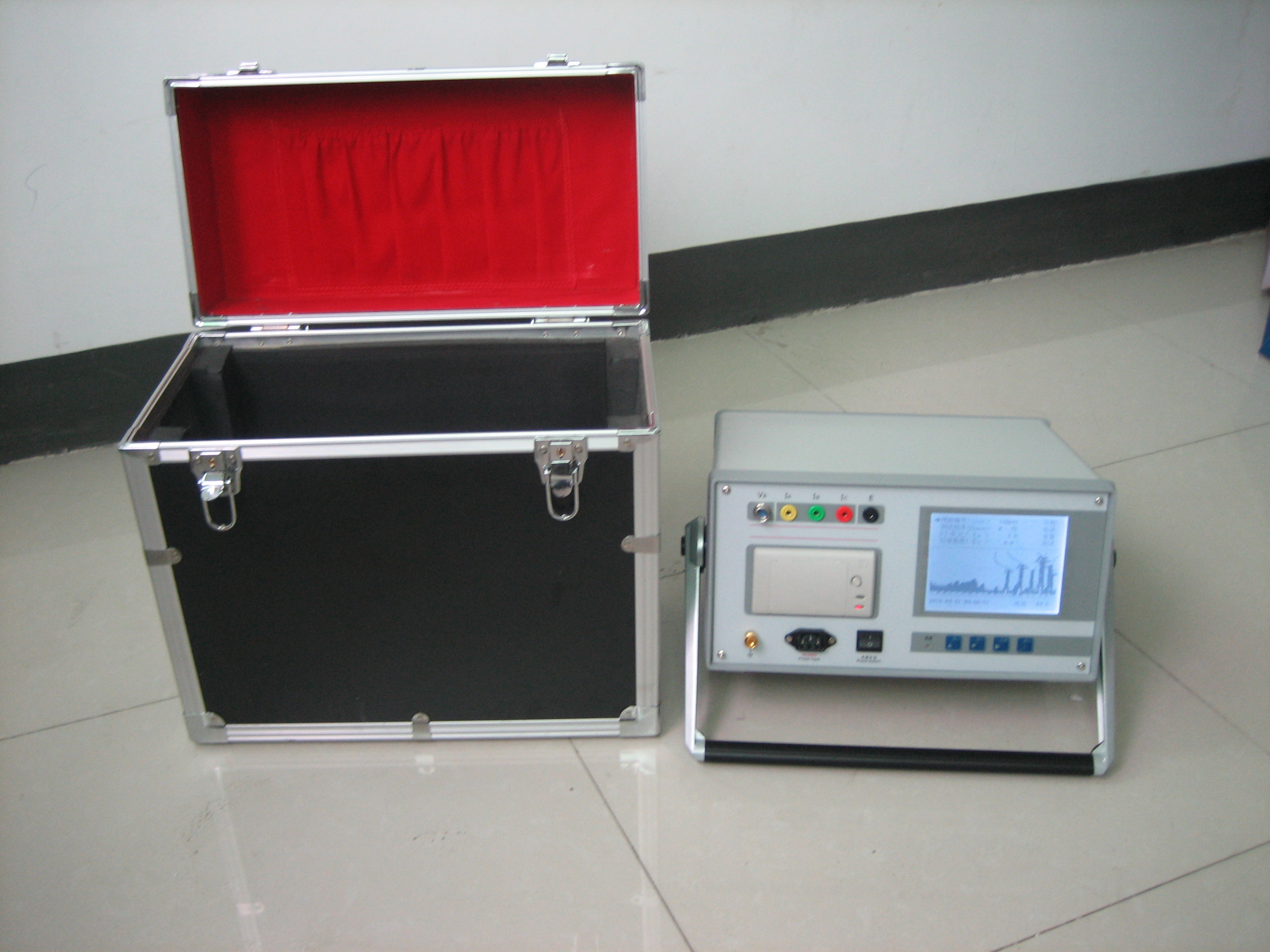

ED0403—II型氧化锌避雷器测试仪进行微电脑进行采样,控制等先进技术,可测量氧化锌避雷器在工频电压下的全电流、七次谐波、阻性电流、阻值电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。

产品别称

氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪

800×480彩色液晶图文显示
配备嵌入式工业级控制系统
触摸操作方式，支持外挂无线鼠标
具有设备数据管理能力
交、直流两用型，内带高能锂离子电池，特别适合无电源场合
真正意义上的三相同时测量
特性数据、波形同屏显示
多种电压基准信号取样方式：
      有线方式：从PT端计量绕组取信号，V/I变换(隔离)后，数字信号有线传输
      无线方式：从PT端计量绕组取信号，V/I变换(隔离)后，数字信号无线传输，省去电缆长距离连接
      无电压方式：不需要从电压互感器二次端子取信号，采用软件计算的方式找到电压基准
安全可靠，电压通道采用隔离V/I变换，从而避免PT 二次侧短路，减小信号失真
体积小，重量轻，便于携带，现场使用不需要笔记本电脑支持(内带嵌入式工业计算机)，具备电脑同等效果
带电、停电、试验室均可适用

电源：220V、50Hz或内部直流电源
参考电压输入范围(电压基准信号)：50Hz、30～100。
测量参数：
       泄漏电流全电流波形、基波有效值、峰值
       泄漏电流阻性分量基波有效值及3、5、7、9次有效值
       泄漏电流阻性分量峰值
       全电压、全电流之间的相角差
       运行(或试验)电压有效值
      避雷器功耗
测量准确度：
       电流：全电流＞100μA时：±5%读数±1个字
      电压：基准电压信号＞30V时：±2 %读数±1个字
测量范围：泄漏电流100μA～10mA(峰值)，电压30～100V
电压取样方式为：电压互感器(或试验变压器仪表绕组)的电压信号经过配套的V/I变换有源传感器接入电压通道，作为参考电压信号
电流取样方式为：电流通道为内置穿芯式小电流传感器取样方式，信息失真小
电源保护：电源插座内带保险管时，换保险管时将保险盒撬开即可
