GZX92D高压高阻箱

主要特点

◆GZX92D型高压高阻箱是检定绝缘电阻表(兆欧表)的标准器具。
◆测量上限为20GΩ,是国内同类产品中欧姆值最高的。
◆装置设计有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象。
◆本装置满足JJG622-97绝缘电阻表检定规程和JJG166-93直流电阻器的要求,也可作为检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用。
◆具有较长的技术寿命。
◆本装置采用专利滚动式高压开关,转动10万次后,接触电阻仍可满足要求。具有很长的机械寿命。
技术参数

◆高压高阻箱的准确度等级及工作电压(电流)
按此在新窗口浏览图片

按此在新窗口浏览图片
◆使用环境条件
    ◆参考温度范围:20~25℃
    ◆标称使用温度范围:18~28℃
    ◆参考湿度范围:40~60%
    ◆标称使用湿度范围:25~75%
◆变差极限:在参考条件下,由单一影响量发生变化所引起的变差
按此在新窗口浏览图片
a 为高压高阻箱电阻盘准确度等级
◆绝缘电阻:高压高阻箱的电路与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ。
◆绝缘强度:高压高阻箱的电路与测试用参考接地点之间,应能承受频率为45~65Hz的实际正弦交流电压6kV并历时1min的试验,而不出现击穿与飞弧现象。
◆高压高阻箱输出端的残余电阻应<0.5Ω,其变差<0.05Ω
◆外形尺寸:442mm×270mm×145mm
◆重量:<5kg

原理与结构
◆高压高阻箱由八个十进制电阻盘和一只固定电阻组成。
◆高压高阻箱的开关是选用获专利的滚动式高压开关,是特制的高强度绝缘材料制成的密封型轻压力开关,◆绝缘电阻高,接触电阻小,使用寿命长,免于清洗。开关的动作过程为先通后断,在测量过程中不会开路,完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求。
◆具有较完善的泄露屏蔽。
◆电阻选用特制的高稳定性电阻元件,其温度系数小,电压系数小,年变化小,从而保证了高压高阻箱的稳定性和准确度。

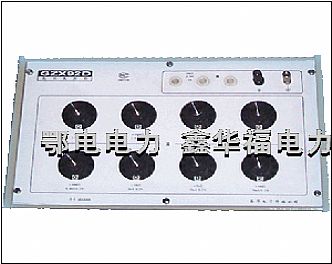

GZX92D高压高阻箱(图1)
◆GZX92D型高压高阻箱是检定绝缘电阻表(兆欧表)的标准器具。
◆测量上限为20GΩ,是国内同类产品中欧姆值最高的。
◆装置设计有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象。
◆本装置满足JJG622-97绝缘电阻表检定规程和JJG166-93直流电阻器的要求,也可作为检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用。
◆具有较长的技术寿命。
◆本装置采用专利滚动式高压开关,转动10万次后,接触电阻仍可满足要求。具有很长的机械寿命。
主要特点

◆GZX92D型高压高阻箱是检定绝缘电阻表(兆欧表)的标准器具。
◆测量上限为20GΩ,是国内同类产品中欧姆值最高的。
◆装置设计有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象。
◆本装置满足JJG622-97绝缘电阻表检定规程和JJG166-93直流电阻器的要求,也可作为检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用。
◆具有较长的技术寿命。
◆本装置采用专利滚动式高压开关,转动10万次后,接触电阻仍可满足要求。具有很长的机械寿命。
技术参数

◆高压高阻箱的准确度等级及工作电压(电流)
按此在新窗口浏览图片

按此在新窗口浏览图片
◆使用环境条件
    ◆参考温度范围:20~25℃
    ◆标称使用温度范围:18~28℃
    ◆参考湿度范围:40~60%
    ◆标称使用湿度范围:25~75%
◆变差极限:在参考条件下,由单一影响量发生变化所引起的变差
按此在新窗口浏览图片
a 为高压高阻箱电阻盘准确度等级
◆绝缘电阻:高压高阻箱的电路与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ。
◆绝缘强度:高压高阻箱的电路与测试用参考接地点之间,应能承受频率为45~65Hz的实际正弦交流电压6kV并历时1min的试验,而不出现击穿与飞弧现象。
◆高压高阻箱输出端的残余电阻应<0.5Ω,其变差<0.05Ω
◆外形尺寸:442mm×270mm×145mm
◆重量:<5kg

原理与结构
◆高压高阻箱由八个十进制电阻盘和一只固定电阻组成。
◆高压高阻箱的开关是选用获专利的滚动式高压开关,是特制的高强度绝缘材料制成的密封型轻压力开关,◆绝缘电阻高,接触电阻小,使用寿命长,免于清洗。开关的动作过程为先通后断,在测量过程中不会开路,完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求。
◆具有较完善的泄露屏蔽。
◆电阻选用特制的高稳定性电阻元件,其温度系数小,电压系数小,年变化小,从而保证了高压高阻箱的稳定性和准确度。
