MOA避雷器远程/现场两用在线监测系统（装置）

所属类别：避雷器测试
参考标准：
检定证书： (查看该证书)
说明书： (DOC)
(HTML说明书)
(PDF说明书)
在线询价：

　　氧化锌避雷器是电力系统中保证安全运行的重要设备，其本身运行状况的好坏将直接影响到电力系统的安全。因此对避雷器运行状况进行监测就显得尤为重要。长期以来，避雷器现场在线监测领域一直以全电流监测为主。全电流法虽然简单明了，但其最大的缺点是不能准确反应避雷器的运行状态；另外，实时监测数据需要人工到现场去抄取，如果抄表周期太长，可能在两次抄表期间发生意外；第三，由于没有网络连接，不能实现远程监测和数据共享。

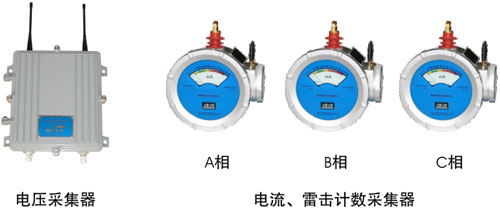

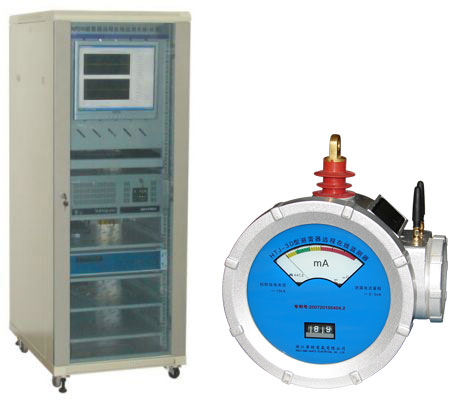

　　本公司研发的HTJ-3D型避雷器远程／现场两用在线监测器，能对MOA避雷器实现远程监测全电流、阻性电流、雷击次数等数据，采集的数据通过无线传送，监测器和控制中心之间实现电隔离。这样即使一个监测器遭受雷击，也不会对其他监测器及控制中心造成影响。
　　该HTJ-3D型避雷器远程／现场两用在线监测器结构设计合理，有很强的耐腐蚀能力且密封性好，数据观察方便，适合于在不同电压等级电网中运行的MOA避雷器、FCZ型磁吹避雷器和FZ型普通阀式避雷器使用。应用MOA避雷器远程在线监测系统（装置）可以有效的进行连续监测，通过观察数值变化及时的判断MOA避雷器内部缺陷，避免运行中的MOA避雷器发生爆炸事故，为MOA避雷器的远程在线监测提供了有效的手段。为提高电网安全运行创造了依据。

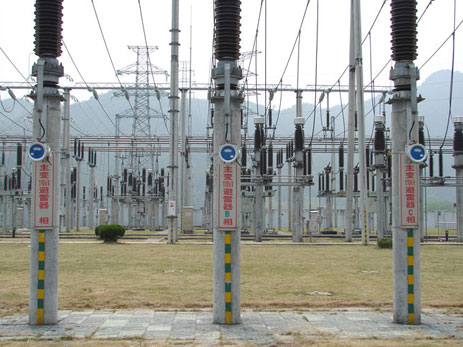

MOA避雷器远程现场两用在线监测系统（装置）现场安装图

●本产品HTJ-3D型避雷器远程／现场两用在线监测器,是将放电机械计数单元和电流表漏电流测量单元加上远程传送采集到的数据单元集为一体，完全密闭于金属外壳中；密封性能良好。不受外界环境影响。内部元件有良好的抗老化性能，可长期适用于电力系统中运行。 HTJ-3D型采用广角彩色电流表头，增大电流表观察面积，便于远距离观察；外壳采用流线感较强的铝压铸外壳，缩小了外形尺寸，改进了安装位置，使外形更美观，安装更方便。
●HTJ-3D型避雷器远程／现场两用在线监测器雷击次数监测采用专用电磁式机械计数器进行雷击次数的记录，这种方式可靠性比较高，已被广泛认可。由于机械计数器没有电信号接口，为此我们设计了专门的机构来获取机械计数器上的电编码，将其变为电信号，进行远程监控，解决了雷击次数的采集和数据的远程传送，发明了具有电编码输出接口的电磁计数器。
（专利号：ZL 2007 2 0105404.2）
●HTJ-3D型所有采集到的全电流、阻性电流、雷击次数数据均通过无线传送到远程计算机。采用无线通信的目的之一是为了隔离泄漏电流采集器和远程计算机。由于采集器安装的位置比较特殊，采集的是避雷器的泄漏电流，为防止雷击后雷电通过通信线路而进入控制室，采取无线通信是必要的。

产品执行标准：JB/T 10492-2004《避雷器监测器》。
1、标称放电电流：10kA、残压不大于：2.5kV
2、2ms方波电流：1200A
3、4/10μs大电流冲击：100kA
4、电流最程：0～3mA
5、机械计数方式：数码式三位
6、远程监测数据：全电流、阻性电流、雷击次数
7、远程监测精度：
        ※ 全电流范围： 200μA～3mA   误差：±3％
        ※ 阻性电流范围：50μA～1mA    误差：±5％
        ※ 放电次数： 0～99次

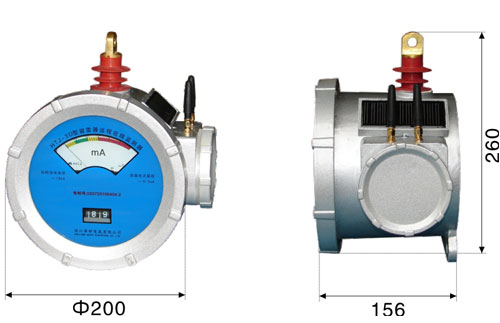

8、尺寸：Ф200×260mm

●样机通过了国网武汉高压研究院电力工业电气设备质量检验测试中心的型式试验检测合格。
●过浙江省电力工业局科技成果鉴定，整体技术水平处于国内领先。已通过浙江省电力工业局科技成果鉴定，整体技术水平处于国内领先。
