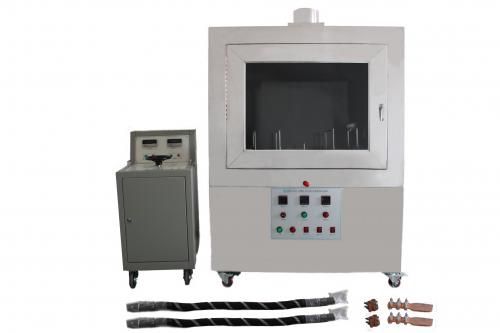

矿用电缆负载燃烧试验仪
一、主要技术参数
1、供电电源:三相AC380V 50Hz、25KVA
2、试验电流10～3000A(分10～300A、301～3000A两档)
3、调压器容量为20KVA
4、输出电流：≤3000A
5、温控表显示范围0-1000℃
6、计时器范围：0～99.99S/M/H
7、外形尺寸：长：2.0米；深：0.5米；高：1.8米
8、试验箱尺寸：长：1.1米；深：0.5米；高：0.9米
9、喷灯本体高度：205mm
10、燃气：天然气或合成甲烷（甲烷含量应达到95%以上）
11、重量：408公斤
12、使用环境温度：-15～45℃ 相对湿度：（30～80）%RH
13、无剧烈摇动、震动、无电磁干扰、无尘埃、爆炸性、腐蚀性气体，散热良好的场所。
二、功能介绍
1、电流调节功能：可提供负载试验所需电流，电流范围10-3000A可调。
2、温度提示功能：可根据需要设定任意温度，一般设定204℃（0-1000℃可调）温度到后蜂鸣器自动报警。
3、时间控制功能:本机设定了自动时间控制功能，可设定喷机供火时间，时间到后自动停止供火、供气。
4、电流超载保护功能：自动切断电路电源。
注：10-300A档超载电流出场设定320A；
301-3000A档超载电流出场设定3100A；
三、操作方法
1、接通三相380V电源，打开燃气开关；
2、调压器复位到零位（每次试验后都应归零）；
3、检查各煤气接头是否有漏气现象，若有及时处理；
4、设定好时间、温度报警值（燃烧时间为1min，延燃时间为4min，温度204℃；
5、将“燃烧计时/清零旋钮”及“延燃清零”旋钮都置于清零位置；
6、将试件从过线孔中穿过并将试件平直放置在支架上，在每根动力线芯的两端剥去6cm长的绝缘；
7、出厂前支架已被调节至喷灯口至试件底部（即支架上表面）的距离为75mm；
8、在离试件中心线部位200mm处，切一小口将其中一根动力线露出动力线芯并将热电偶测温头插入并保证与动力线芯牢靠接触，然后掩上绝缘、护套等覆盖层，并用细铁丝扎紧此切口；
9、按照标准要求将试件两端连接到相应的试验回路（本设备按照每根动力线芯串联的方式连接到电源输出端）；电源输出分两档：10～300A、301～3000A，应按导体额定电流值对照表选择合适的档位；
（1）试件为单芯，直接将其两端连接至相应试验回路的左右两端；

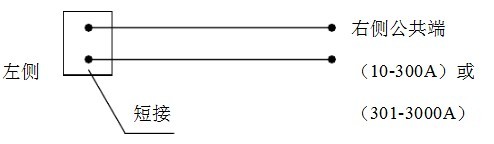

（2）试件为两芯，在其右端将其短接，左端连接至相应试验回路的两试验端子上；

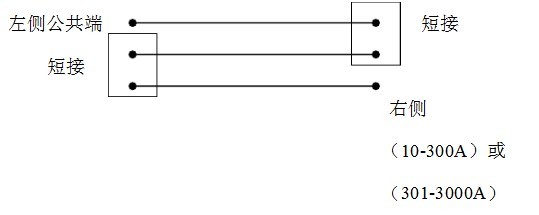

（3）试件为三芯，按下图接线： 左侧公共端 短接
10、将喷灯位置调节拉柄抽出，使喷灯远离试件；
11、打开燃气室柜门，按下供气启动按钮，然后调节燃烧柜门左边的转子流量计的旋钮，逐渐调大燃气流量并同时用点火器点燃喷灯（因为甲烷无色无味，极易燃烧，一定要及时点火，以免发生爆炸危险）；
12、调节喷灯风门与转子流量计的旋钮，以达到标准要求的火焰要求，按标准要求将火焰调至内焰75mm，外焰125mm，关闭柜门； 13、按下供电启动按钮，接通电路，调节调压器输出，调节电流至所需试验电流；
14、温度升到204℃时蜂鸣提示器会发出声光报警（出厂前初始设置
204℃发出报警），手动将喷灯推至试件中心线底部，此时将“燃烧计时/清零旋钮置于计时位置，触发燃烧时间计时器，待1min后设备自动切断试验回路的电源及气源并熄火，试验过程中可以将控制面板上的报警复位旋钮旋至复位档，接触声光报警；
15、根据延燃情况控制延燃始/停/清零按钮记录延燃时间；
16、试验结束，将各开关及调压器复位，启动排风扇及时排放柜内烟气；
17、切断设备电源，卸下试件，擦拭设备，根据标准要求评定试验结果；
四、注意事项
1、本机为大电流大功率负载，应单独配置一个断路器。电源不可以与其他机器共用，设备应牢固、可靠接地；
2、本机需要使用可燃气体，应妥善存放燃气罐，并按国家相应消防要求做好其他消防预防、处置工作；
3、工作时有大量的热量产生，要做好通风散热，远离易燃易爆物品；
4、本机最大容量为3000A，切勿过载（出厂前两电流档最高报警值分别为320A及3100A）；
5、本机使用的探温头为精密易损元件，不可使用直接明火烧灼；
6、试验时试件为高温状态，不可直接触摸；
7、因试验电流比较大，故个接点应连接牢固，以免接触电阻过大，发热严重。另外，因试件逐渐发热导致电阻增加因而电流会降低，故应及时增大调压器输出电压以补充电流的减少；
|
