一. 概述



SY-201矿缆过渡电阻测试仪是根据国家标准GB1170-74，运用直流电流——电压法原理研制成功的精密测试设备，主要用于电缆产品过渡电阻的测试。

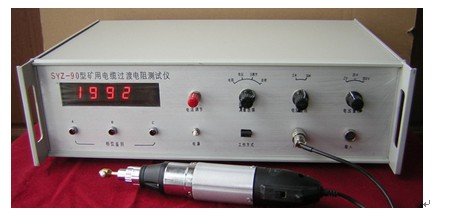

仪器为便携式结构，主要包括电气仪器和测试台两大部分。电气仪器部分由直流数字电压表和直流恒流源组成，测量结构采用LED数字直接显示，测试电流从0～5mA可调节输出，用LED数字显示。测试台部分采用手动操作、电动取样，能自动辨别和显示取样位置是否正确及其所属相线。

仪器具有测量精度高、稳定性好、结构紧凑、使用方便等特点，完全符合国家标准的要求。

SY-201矿缆过渡电阻测试仪适用于电缆厂、矿山、电力输送和科学研究单位，是电缆产品质量检测必需的测试设备。


二. 主要技术指标



1. 测量范围：1Ω～10kΩ

2. 量    程：2kΩ、10kΩ两档

3. 电压量程：2V、20V、200V

4. 测试电流：0～5mA可调

5. 测量精度：±0.5%读数±2字

6. 显    示：0～1999数字显示，具有单位、小数点和过载自动显示,可直读电阻值或电压值

7. 测 试 台：

（1）试样长度：L≤500mm

（2）试样外径：Φ20～Φ100mm

（3）探针直径：≤Φ1.5mm

（4）手动操作，电动取样，三根主线芯各测三点，能自动辨别和显示取样点位置是否正确及其所属相线。



8. 电    源：220V±10%50Hz或60Hz  功率消耗<70W

9. 外形尺寸：120mm×440mm×320（电气部分）



三、工作原理



当探针穿过矿缆绝缘保护层、主线芯半导电屏蔽层和主线芯绝缘层至主线芯导体内，接触到主线芯与地线之间的半导电屏蔽层，通过测试电极，将恒定的直流电流通入主线芯与地线，并在测试电极端测量电位差，可测量出矿缆的半导电屏蔽层的过渡电阻：

      R=U/L (Ω)



式中：   U——电压表读数值，V                  I ——电流表读数值，A



根据国家标准GB1170-74规定，测试电流应不大于5mA，从上公式可以看出，使用SY-201矿缆过渡电阻测试仪可以有两种具体的测试方法：

（1） 取电流I=5mA时，由于仪器本身具有数据处理转换功能，数字显示的读数即为过渡电阻值。

（2） 取电流从0～5mA可调时，则数字分别显示电压读数与所采用的电流值，取其商，计算出（U/I）过渡电阻值。
