 1.主要结构及工作原理
①整机采用钢质结构，表面经静电喷塑处理。
②尾座采用直线滑杆结构，灵活轻便，运行范围850-1900mm
③配重采用电动卷绕可伸缩设计，
④扭转电机采用步进调速电机。扭转速度在1-5r/min可调(一般出厂转数是2r/min)，没有特殊要求一般转数无需调整。扭转角度可在触摸屏任意设定。根据不同被测试样可设定相应参数实现测试。
⑤扭矩采集：在试验过程中，实时显示每根被扭转的试样所消耗的扭矩值，并最终记录峰值。
⑥控制部分：装置采用PLC控制，4.3吋触摸屏操作、扭转角度可在触摸屏上根据需要任意设定.
⑦夹持试样的扭转钳口、活动钳口采用三爪卡盘夹持。
⑧钢制配重40公斤，
2.主要技术参数
2.1工作电源：220V/50HZ
2.2扭转速度：2r/min（可调）
2.3扭转角度：可设定
2.4扭矩测量范围：0-50Nm
2.5满足试验长度范围：850-1900mm
2.6钢制配重：40Kg±0.5kg
2.7外型尺寸：约3300*600*1100mm
3.整机组成
3.1主机
3.2控制部分
3.3机械传动部分
3.4配重及伸缩部分
3.5扭矩测量系统
3.6行程滑动部分
3.7随机工具
|
企业名片
- 销售热线：027-83313235
- 027-83313236
- 027-83313237
- 售后热线：027-83313239
- 传真电话：027-83313327
- E-mail：whhfdq@163.com

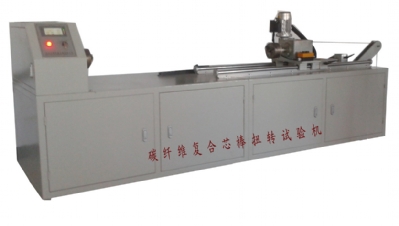

碳纤维复合芯棒扭转试验机
