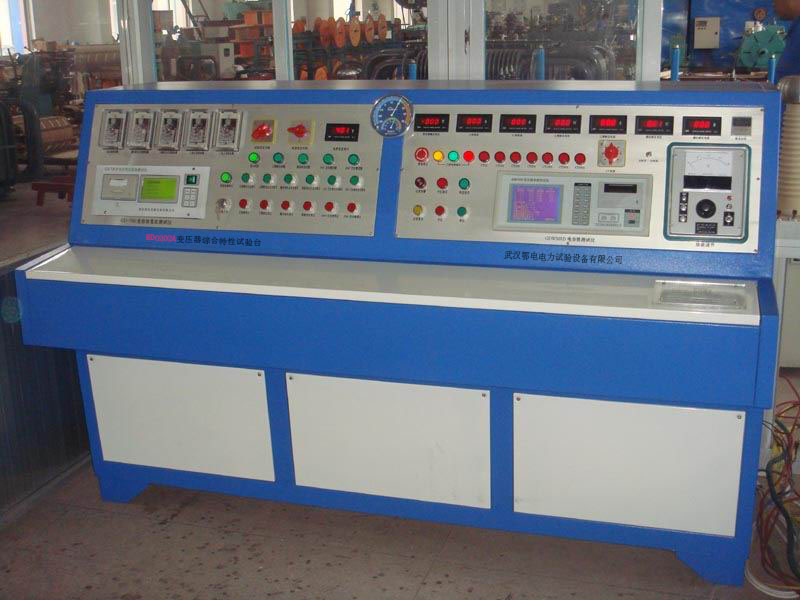

交流电机微机型综合试验系统
■ED0202系列交流电机微机型综合试验系统是我公司专门针对Y/Q/F系列三相异步电动机、T/TF系列三相同步电机等电机制造厂家以及修理厂家而开发的成套试验设备。试验系统由试验电源、动力开关屏柜、信号传感装置与功率测量设备、自动化试验和控制操作台及交流电机试验软件系统、数据库系统等部分组成。
■ 试验电源由直接工频电网供电、调压器供电、变频器供电、发电机组供电等多种方式,系统标配为调压器供电。
■ 型式试验中的负载设备可依据用户要求选用陪试电机(包含直流发电机、交流发电机、绕线型转子电机)、电涡流测功机、磁粉测功机、磁粉制动器等多种设备,满足不同电机的型式试验需要。
■ 试验系统可联机集成电机出厂试验和型式试验所有的试验项目;可根据用户要求绘制特殊参数曲线。试验系统覆盖电机的功率范围广,ED0202系列产品覆盖了额定功率1~15000kW三相交流电机的多个品种,每种型号产品的试验能力参见技术说明。
■ 可用回馈法进行电机负载试验,节能、环保,为用户降低了试验成本。可配置多个试验工位可满足用户批量试验的需求,大大提高了试验效率。
■ 该产品系列广泛应用于各类普通三相交流异步电动机、同步电机和绕线型转子异步电动机。
序号 | 出厂试验标配项目 | 型式试验标配项目 | 选配项目 |
1 | 环境温度测量 | 出厂试验所有项目 | 超速试验 |
2 | 绝缘电阻测量 | 堵转特性试验 | 短时升高电压试验 |
3 | 直流电阻测量 | 空载特性试验 |
转子开口试验 (绕线型转子电机) |
4 | 工频耐压试验 | 热试验 | 转动惯量的测定 |
5 | 匝间耐压试验 | 负载试验 | 偶然过电流试验 |
6 | 堵转试验 | 最大转矩的测定试验 | 外壳防护试验 |
7 | 空载试验 | 最小转矩的测定试验 | 轴电压的测定 |
8 | 空载噪声的测定试验 | 短时过转矩试验 | ∕ |
9 | 空载振动的测定试验 | ∕ | ∕ |
ED0202-380S系列 (适配电机功率以380V为准) |
型号
|
主要参数范围
|
||
被试电机
额定电压(V) |
输出电流
(A) |
适配电机功率(kW)
|
||
ED0202-380S-55
|
≤380
|
100
|
≤55
|
|
ED0202-380S-110
|
200
|
≤110
|
||
ED0202-380S-220
|
400
|
≤220
|
||
ED0202-380S-280
|
500
|
≤280
|
||
ED0202-380S-315
|
600
|
≤315
|
||
ED0202-380S-355
|
650
|
≤355
|
||
ED0202-380S-400
|
750
|
≤400
|
||
ED0202-380S-450
|
800
|
≤450
|
||
ED0202-380S-500
|
900
|
≤500
|
||
ED0202-380S-560
|
100
|
≤560
|
||
ZPM-690S系列
(适配电机功率以690V为准) |
ED0202-690S-40
|
≤690
|
50
|
≤40
|
ED0202-690S-63
|
65
|
≤63
|
||
ED0202-690S-100
|
150
|
≤100
|
||
ED0202-690S-160
|
250
|
≤160
|
||
ED0202-690S-250
|
300
|
≤250
|
||
ED0202-690S-400
|
500
|
≤400
|
||
ED0202-690S-630
|
800
|
≤630
|
||
ED0202-1140S系列
(适配电机功率以1140V为准) |
ED0202-1140S-75
|
≤1140
|
50
|
≤75
|
ED0202-1140S-160
|
100
|
≤160
|
||
ED0202-1140S-315
|
200
|
≤315
|
||
ED0202-1140S-500
|
350
|
≤500
|
||
ED0202-1140S-630
|
450
|
≤630
|
||
ED0202-3000S系列
(适配电机功率以3000V为准) |
ED0202-3000S-630
|
≤3000
|
150
|
≤630
|
ED0202-3000S-1250
|
300
|
≤1250
|
||
ED0202-3000S-2500
|
600
|
≤2500
|
||
ED0202-6000S系列
(适配电机功率以6000V为准) |
ED0202-6000S-1250
|
≤6000
|
150
|
≤1250
|
ED0202-6000S-2500
|
300
|
≤2500
|
||
ED0202-6000S-3150
|
350
|
≤3150
|
||
ED0202-6000S-5000
|
600
|
≤5000
|
||
ED0202-10000S系列
(适配电机功率以10000V为准) |
ED0202-10000S-630
|
≤10000
|
50
|
≤630
|
ED0202-10000S-1000
|
70
|
≤1000
|
||
ED0202-10000S-1600
|
100
|
≤1600
|
||
ED0202-10000S-2240
|
150
|
≤2240
|
||
ED0202-10000S-3000
|
200
|
≤3000
|
||
ED0202-10000S-5000
|
350
|
≤5000
|
||
ED0202-10000S-10000
|
700
|
≤10000
|
||
ED0202-15000S系列
(适配电机功率以15000V为准) |
ED0202-15000S-5000
|
≤15000
|
230
|
≤5000
|
ED0202-15000S-10000
|
460
|
≤10000
|
||
ED0202-15000S-15000
|
700
|
≤15000
|
