SF6 气体在线微水密度监测装置主要用于在线监测断路器SF6气体的微水、密度、温度及其变化趋势。
       当SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；超标达到危险状况时，报警或自动化启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。
        上述监测设备配有RS485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上一级监控中心、真正实现变电站，尤其是无人值班站的设备在线监测。并为断路器的状态检修提供了有效据。

连接方式
         SF6气体泄漏是SF6高压开关及其附属设备安装和运行中的大忌，也是设备供应商关心的要点之一。为确保设备在安装和运行中气体无泄漏，从一下设计和工艺路线实验解决气密性问题，

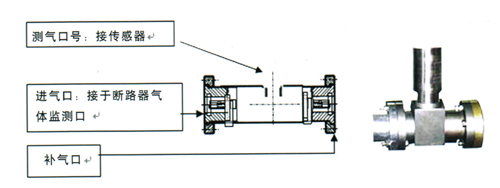

         与气室连接的接口件采用316L不锈钢或防锈铝并经阳极化处理。监测器装置采用逆止阀与连接气室相连，气室与开关本体均采用逆止三通。监测器接口件与气室的连接部位金属表面的加工统一用数控机床，工件表面精度要就在1.6级以上，无毛刺。
        在安装需要使用三通的情况下，对三通的设计采用午泄漏的标准。监测器接口件与三通以及三通与气室的连接部位金属表面的加工统一用数控机床，工件表面精度要求在1.6级以上，无毛刺。

主要技术指标
（1）温度指标
测量范围   10～2000ppmv或-60～0℃
测量精度   ≤±5%(FS)
报警门限   300～600ppmv(可根据客户要求设定)
（2）密度指标
测量范围    0.0.1～1.00MPa
测量精度   ±1%（FS）
额定压力    0.60 MPa或根据密度继电器设定
报警门限    0.60 MPa或根据密度继电器设定
报警解除    0.51 MPa或根据密度继电器设定
闭锁门限    0.45 MPa或根据密度继电器设定
闭锁解除    0.46 MPa或根据密度继电器设定
（3）温度指标
测量范围    -35～+75℃
测量精度    ±1%（FS）
报警门限    可选
（4）其它指标、功能
显示方式  4位数码管显示或LCD大屏幕显示（128*64）
通讯接口   RS485/CAN
各继电器接点容量 5A/250VAC ，5A/30VDC
电源电压    AC220V  ±10%
波特率      2400bps
 (5)环境要求
工作温度    -35℃～+60℃
存储温度    -45～+80℃
环境湿度   0～99%RH（无结露）
工作压力   0～1.0MPa
现场条件   户内或户外
