高精度开合式漏电流传感器
ETCR085K系列高精度开合式漏电流/电流传感器广泛适用于电力、通信、气象、铁路、油田、军事、计量、科研教学单位、工矿企业等领域高精度的交流漏电流、电流、频率、相位、功率和电能测量,可连接各种高精度数字多用表、数据记录仪、电力质量分析仪、示波器、工控仪表等。传感器采用开合式设计,开口尺寸为85mm×20mm, 特别适合于扁钢接地的场所,不用拆卸被测导线,使现场检测及维护更加安全、方便。组合2个传感器,可以作为非接触式接地电阻在线检测传感器使用。
ETCR085K系列高精度开合式漏电流/电流传感器采用最新CT技术、多层屏蔽技术,几乎不受外界磁场的影响,同时具有防水、防雨淋、防滴漏功能,确保了常年无间断在线监测的高精度、高稳定性、高可靠性。同时,可以根据用户要求定制,满足更多场所使用。
功 能
|
高精度的交流漏电流、电流、频率、相位、功率和电能测量,特别适用于扁钢接地场所 |
开口方式
|
开合式 |
开口尺寸
|
85mm×20mm |
匝 比
|
1000:1 |
输入量程
|
AC 0.00mA~60.0A |
分 辨 率
|
0.01mA |
感应输出
|
1mA/1A |
精 度
|
±2%rdg±3dgt(23℃±5℃,80%RH以下) |
负载电阻
|
0mA~2000mA:≤50Ω |
0A~60A:≤5Ω | |

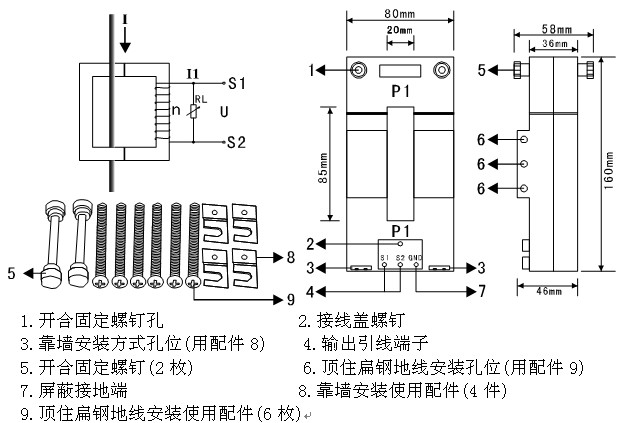

接线标识
|
S1、S2---线圈抽头,GND---屏蔽 |
线路电压
|
600V及以下线路 |
外形尺寸
|
160mm×80mm×55mm |
质 量
|
900g |
安装方向
|
P1面向上 |
安装方式
|
2种 |
工作温湿度
|
-20℃~45℃; 80%Rh以下 |
存放温湿度
|
-10℃~60℃; 70%Rh以下 |
结 构
|
防滴漏Ⅱ型,防雨淋 |
安全标准
|
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
随机附件
|
传感器:1件;连接螺栓:2件;连接螺母:2件;支座片:4个;固定螺钉:6件 |
