水力测功机
YP系列(压力式)水力测功机, 国外在60、70年代已广泛使用。我们在85年通过许可证贸易, 引进了西德策尔纳(zollner)公司技术, 开发生产该型号的先进测功机。我们通过消化、吸收国外技术,进行全新优化设计、生产,可提供全系列产品。
YP系列水力测功机共有12个规格,均采用电动排水蝶阀控制。即通过改变蝶阀的开度来改变吸收功率的大小。制动功率范围从20KW到5900KW,品种齐全,国内外用户根据自己发动机功率范围选择合适的机型选购。
该产品主要用来检测各种柴油机、汽油机、电动机等动力机的有效功率。是动力机特性试验、传动机械的效率试验中不可缺少的测试设备。
该产品基本型为单方向测试,用户如需同时双向试验订货时请提出要求后,我公司给予专门定制。
主要特点
◆体积小,安装容易;
◆结构简单,操作维护方便;
◆制动力矩大;
◆测量精度高;
◆工作稳定可靠;
◆磁电式测速传感器实现高精度瞬时转速测量;
◆电控蝶阀快速负载控制;
响应速度快,适于动态试验。
2、测量性能指标
项 目 |
传感器类型 |
测量范围 |
准确度 |
备注 |
转速 |
ZSB磁电式测速传感器 |
300-7500r/min |
±1r/min |
大于7500r/min |
扭 矩 |
应变式拉压力传感器 |
与测功机量程匹配 |
±0.2%F.S |
|
水阀位置 |
精密电位器 |
0-100% |
0.2%F.S |
|
油门位置 |
精密电位器 |
0-100% |
0.2%F.S |
|

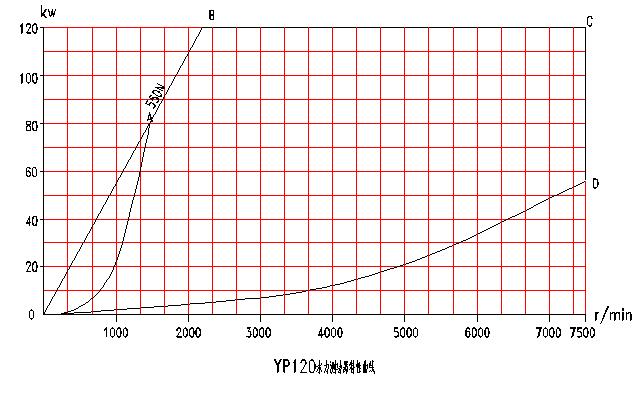

3、特性曲线:
4、技术参数
水力测功机型号 | YP60 | YP120 | YP250 | YP380 | YP520 | YP660 |
最大吸收公率(KW) | 60 | 120 | 250 | 380 | 520 | 660 |
扭矩测量精度(F.S) | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% |
测速精度(F.S) | ±0.5‰ | ±0.5‰ | ±0.5‰ | ±0.5‰ | ±0.5‰ | ±0.5‰ |
主轴旋转方向 | 单向 | 单向 | 单向 | 单向 | 单向 | 单向 |
制动力测定范围(N) | 0~180 | 0~550 | 0~1000 | 0~1300 | 0~2500 | 0~3300 |
最大制动力矩(N.m) | 172 | 525 | 980 | 1240 | 2450 | 3150 |
最大耗水量(Kg/h) | 1200 | 2400 | 5000 | 8000 | 10400 | 13900 |
排水最高温度(℃) | 70 | 70 | 70 | 70 | 70 | 70 |
主轴总长度 | 448 | 510 | 500 | 500 | 600 | 600 |
主轴圆锥部分长及锥度 | 63,1:30 | 70,1:30 | 70,1:30 | 70,1:30 | 70,1:30 | 80,1:30 |
主轴中心至底座下底面高 | 255 | 300 | 300 | 300 | 350 | 350 |
测功机外型尺寸(长×宽×高) | 450×400×370 | 655×530×430 | 640×536×460 | 640×536×460 | 760×620×543 | 760×620×543 |
底座外型尺寸(长×宽×高) | 640×400×90 | 640×394×110 | 640×400×100 | 640×400×100 | 760×490×120 | 760×490×120 |
地脚螺孔位置 | 590×340 | 600×335 | 580×330 | 580×330 | 700×420 | 700×420 |
测功机净重(Kg) | 170 | 180 | 200 | 200 | 410 | 435 |
主轴最高转速(r/min) | 9000 | 7500 | 7500 | 5000 | 5000 | 3500 |
转动惯量 (Kg.M2) |
0.012 | 0.041 | 0.065 | 0.074 | 0.480 | 0.511 |
水力测功机型号 | YP880 | YP1200 | YP1900 | YP2500 | YP3300 |
最大吸收公率(KW) | 880 | 1200 | 1900 | 2500 | 3300 |
扭矩测量精度(F.S) | ±0.2% | ±0.2% | ±0.2% | ±0.2% | ±0.2% |
测速精度(F.S) | ±0.5‰ | ±0.5‰ | ±0.5‰ | ±0.5‰ | ±0.5‰ |
主轴旋转方向 | 单向 | 单向 | 单向 | 单向 | 单向 |
制动力测定范围(N) | 0~6000 | 0~12000 | 0~18000 | 0~27000 | 0~35000 |
最大制动力矩(N.m) | 5700 | 11760 | 17200 | 26460 | 33400 |
最大耗水量(Kg/h) | 18500 | 24000 | 36300 | 50000 | 66000 |
排水最高温度(℃) | 70 | 70 | 70 | 70 | 70 |
主轴总长度 | 802 | 1296 | 1296 | 1440 | 1440 |
主轴圆锥部分长及锥度 | 100,1:30 | 192,1:30 | 192,1:30 | 170,1:30 | 170,1:30 |
主轴中心至底座下底面高 | 650 | 760 | 760 | 840 | 840 |
测功机外型尺寸(长×宽×高) | 1078×845×905 | 1598×.51310×1135 | 1598×.51310×1135 | 1452×1558×1310 | 145×21558×1330 |
底座外型尺寸(长×宽×高) | 1060×820×310 | 1476×1200×260 | 1476×1200×260 | 1256×1559×260 | 1256×1559×260 |
地脚螺孔位置 | 990×650 | 1350×1074 | 1350×1074 | 1421×1116 |
1420×1116 (×690) |
测功机净重(Kg) | 950 | 2800 | 2900 | 3200 | 3300 |
主轴最高转速(r/min) | 3000 | 3000 | 3000 | 3000 | 3000 |
转动惯量 (Kg.M2) |
0.721 | 3.6 | 4 | 6.8 | 7.1 |
