一、产品简介

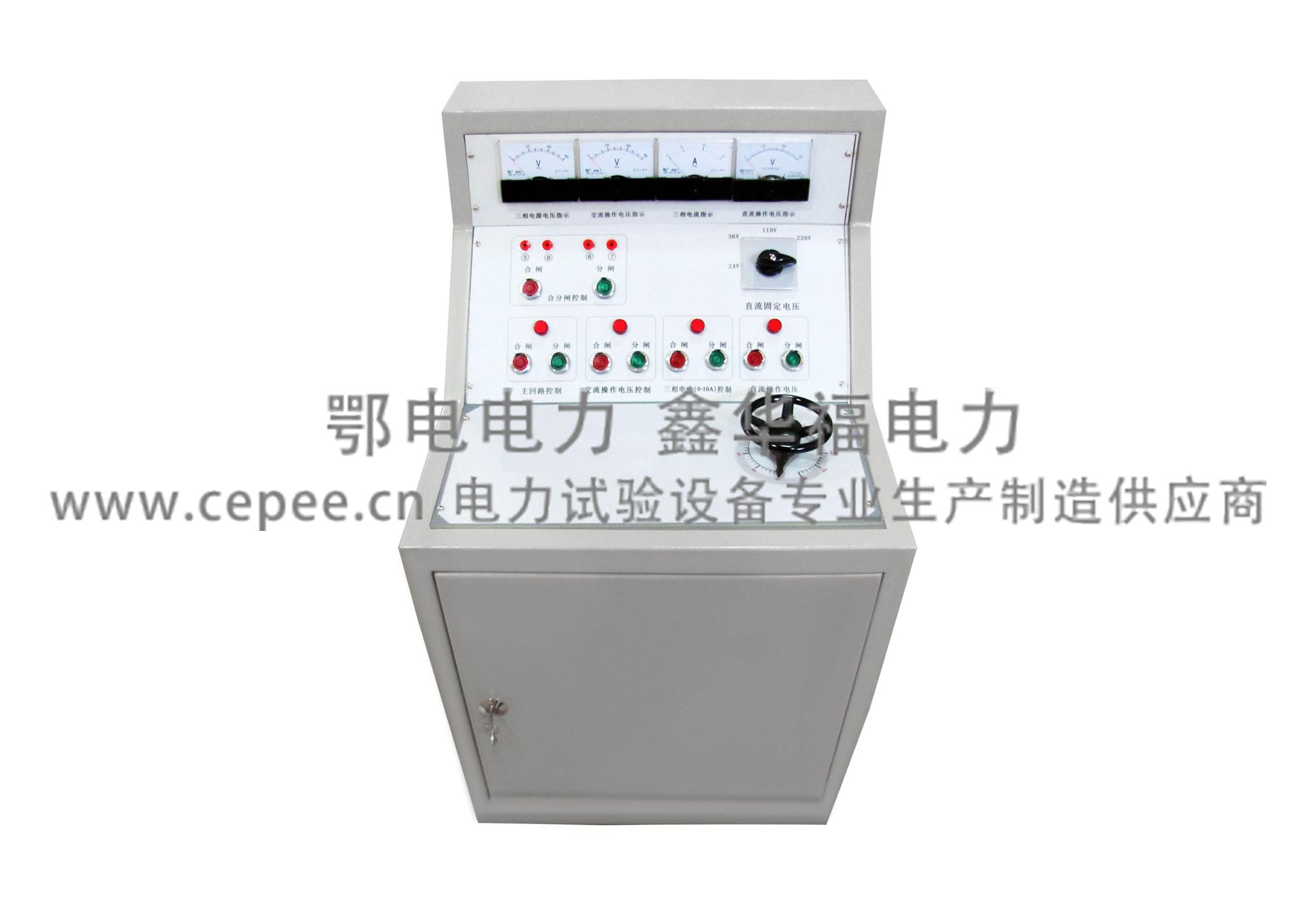

本开关柜通电试验台专为高低压开关柜生产厂家设计，用于出厂前对高低压开关柜进行各项通电试验，以确保产品质量和可靠性。试验台遵循DL/T404-2007标准，提供多种交、直流电源输出模式，如直流固定电压、直流操作电压、交流电压等，并具备输出电压稳定的特点。通过本试验台，生产厂家能够方便地对开关柜进行全面检测，提高工作效率。

二、产品特点

多种输出模式：提供三相AC100V、三相AC 0-10A（<100V可调）、AC 0-400V、DC 0-260V、单相AC220V（固定值）、三相AC380V（固定值）、直流固定电压（24V/36V/110V/220V）等多种输出模式，满足不同试验需求。

输出电压稳定：采用先进的电源控制技术，确保输出电压稳定，减少误差。

操作简单：用户界面友好，操作简便，降低操作人员学习成本。

安全可靠：具备过流、过压、短路等保护功能，确保试验过程安全。

三、技术参数

输入电源：三相四线AC380V

输出电压及电流：

三相AC100V输出（固定值） 一组

三相AC 0-10A输出（<100V，可调值） 一组

交流电压输出 AC 0-400V，220V时，电流小于10A 一组

直流操作电压输出 DC 0-260V 一组

单相AC220V输出（固定值，插座） 二组

三相AC380V输出（固定值，接线柱） 一组

直流固定电压24V/36V/110V/220V输出 一组

外形尺寸：550mm×750mm×800mm

重量：45kg

四、使用方法

将试验台接入三相四线AC380V电源。

根据试验需求，选择合适的输出模式和电压/电流值。

将开关柜接入试验台相应的输出端口。

启动试验台，进行开关柜通电试验。

试验结束后，关闭试验台，断开电源连接。

五、注意事项

在使用前，请确保试验台接地良好，以防止触电事故。

请勿在超过试验台额定电压和电流范围内使用，以免损坏设备。

在试验过程中，请勿触摸试验台输出端口，以免触电。

定期对试验台进行维护和保养，以确保其正常运行。

六、售后服务

本试验台提供一年的免费保修服务，自购买之日起计算。如有任何问题或故障，请及时联系我们，我们将竭诚为您服务。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
