鄂电专家浅谈变压器同名端电流方向

时间:2021-01-08 15:48来源: 作者:admin 点击: *** 次
     变压器同名端电流方向

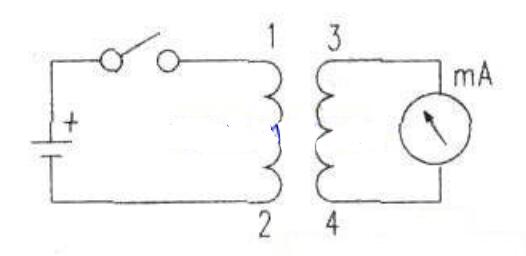

  按下图接线,ED2571C低压工频试验设备接通开关,在通电瞬间,注意观察电流计指针的偏转方向,如果电流计的指针正方向偏转,则表示变压器接电池正极的端头和接电流计正极的端头为同名端(1、3);如果电流计的指针负方向偏转,则表示变压器接电池正极的端头和接电流计负极的端头为同名端(1、4)。注意测试时人体不要触及变压器端子,防止被电击。采用这种方法,若变压器的升压绕组(匝数较多的绕组)接电池,电表应选用最小量程,使指针摆动幅度较大,以利于观察;若变压器的降压绕组(即匝数较少的绕组)接电池,GC601三通道直流电阻测试仪电表应选用较大量程,以免损坏电表。

  接通电源瞬间,指针会向某一个方向偏转,但断开电源时,由于自感作用,指针将向相反方向倒转。如果接通和断开电源的间隔时间太短,很可能只看到断开时指针的偏转方向,ED0203B型全自动三相变压器变比测试仪而把测量结果搞错。所以接通电源后要等几秒钟再断开电源,也可以多测几次,以保证测量的准确。

  说明:单相变压器的高、低压绕组都是绕在同一铁心柱上的。它们是被同一主磁通所交链,高、低压绕组感应电势的相位关系只能有两种可能,ED0403 氧化锌避雷器特性测试仪一种同相,一种反相(差180度)。
 鄂电专家浅谈变压器同名端电流方向(图1)

  变压器同名端作用
  在变压器同一铁芯上的不同绕组,EDHNZ-3型发电机转子交流阻抗测试仪在同一磁势作用下,产生同样极性感应电动势的出线端,称为变压器的同名端。

  三相变压器的输入输出端,各有三条火线端点(a b c),输出端设置安全的公共接地点(0)线。确保高压输入与低压输出端点(同名端)的连接准确,使电力系统正常的安全运行。

  所谓变压器的同名端,ED0309型直流断路器安秒特性测试系统就是在两个绕组中分别通以直流电,当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端。 简单判断方法如下:将变压器的两个绕组并联,再与一个灯泡串接在交流电源上。这个交流电源的频率要与变压器磁芯相适应,铁芯变压器用工频,开关变压器用开关电源供电。调换其中任一绕组的两个头,并好后与灯泡相串通电。比较两种接法时,会发现亮度不同,MTP6630 微机继电保护校验装置亮度较暗的那一种接法,变压器相并的端子即是同名端。
