鄂电专家介绍采用电流传感器优化光伏系统(1)

时间:2017-09-21 16:41来源: 作者:admin 点击: *** 次
    当太阳能电池板所产生的电能反馈回电网时,ZGF系列便携式直流高压发生器可以采用两种连接方式:一是将太阳能电池组件与逆变器连接,经变压器接入电网(见图1);二是将逆变器直接与电网连接,不使用变压器(无变压器系统)(见图2)。

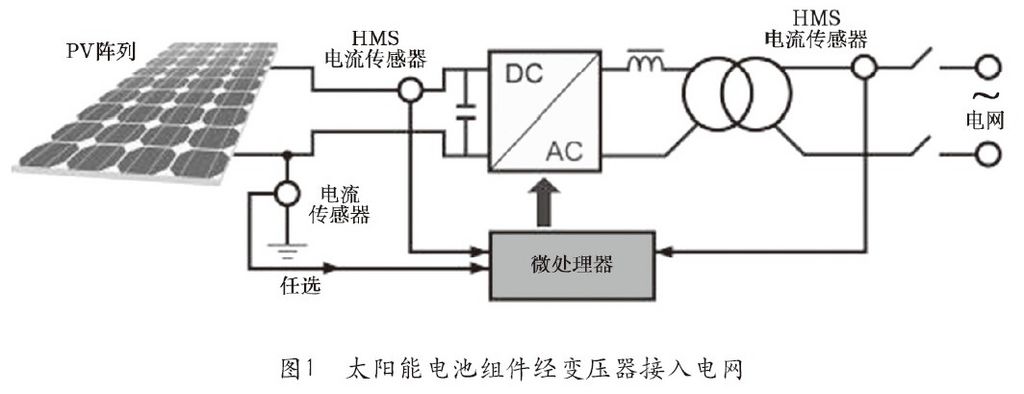

鄂电专家介绍采用电流传感器优化光伏系统(1)(图1)
    另外一个解决方案是不将电能送进电网,ED2605-30匝间耐压试验仪而是用于对自动化装置的电池进行充电。这就是“离网”。对于偏僻建筑的应用,例如澳大利亚、加拿大或第三世界国家村庄,以及路标和地下照明等。

    现在,市场上已有500W到10kW功率的太阳能逆变器,甚至还有高达500kW的太阳能装置,ED0608型直流系统接地故障测试仪例如大型体育馆地下停车场的照明系统使用寿命可长达20年。两种类型的系统(有变压器和无变压器)均可提供一个单相输出(用于较小功率系统)或三相输出(用于大功率系统),DMT-242型便携式氢气露点仪这取决于电网和电力装置。

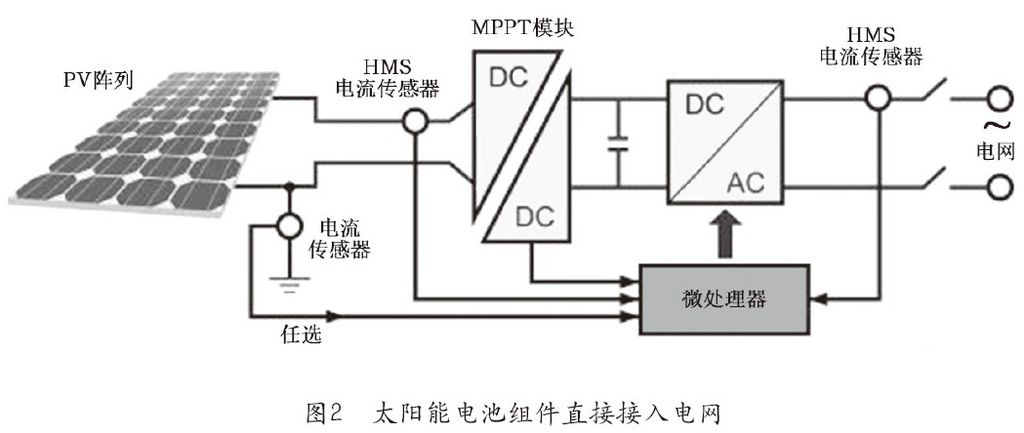

鄂电专家介绍采用电流传感器优化光伏系统(1)(图2)
    根据系统设计目的不同EDHZC-5电缆故障测试仪(包括尺寸、重量、稳固性、与电网的电气分离、价格、效率和损失),现在大多使用两种或三种不同的逆变器。为了提高效率和保护性能,对所有类型太阳能逆变器内的电流进行测量是很重要的。

    由于无变压器的设计不会产生电能损失,因此是最有效的类型。YDQD系列带抽头充气式多用高压试验变压器在这种配置中,有时在光伏(PV)方阵和逆变器(DC/AC)之间使用一台升压转换器将组件的电压转换成逆变器的输入电压。

    通常采用最大功率点跟踪(MPPT)组件来确保方阵工作在最大功率运行水平。SL系列手提式滤油机通过使用具有跟踪功能的电流和电压传感器,应用一种特殊软件算法和专用电子元件一起来控制电池板(电池)的工作点。一般来说,一台电流传感器可用于测量单相输出(供到电网的电流),而另一台传感器可用于测量输入直流电流(10~25A)。在三相输出的情况下,数字式接地电阻测试仪两台传感器可用于测量三相输出的交流电流。接入电网的DC/AC逆变器是一台将直流转换为正弦波的全桥逆变器。

    流入电网的逆变器输出电流(15~50A)由一台传感器进行测量,以便反馈至控制器进行正弦波脉宽调制(PWM)控制。控制器主要基于供有+5V电压并与电子控制系统其他有源元件共享基准电压的微处理器或DSP(数字信号处理器)。CPJ-30冲片机LEM公司的HMS电流传感器通过一个+5V电源来运行,其内部基准电压(2.5V)由一个单独的端子提供,允许通过DSP或微处理器轻松使用传感器。但是,传感器还能接受来自这些相同DSP的外部基准电压(2~2.8V),并从这些DSP上获得其自身基准电压。控制系统所有电子元件之间的这种用法使得整个应用效率更高(错误计算中的基准漂移消除)。ED0505D型SF6气体密度继电器校验仪HMS电流传感器非常适合太阳能逆变器所需要的所有电流测量。

    传感器可用于峰值电流检测,用于真实值与设定点的对比。逆变器还在控制输出频率的系统中使用电流传感器。实际上,无论频率何时移出预选范围,ED2605型匝间绝缘冲击耐压试验仪逆变器都会停止运行一段时间(小于2s)。

    由于在电网上(交流侧)需要不能超出的低直流值,因此偏移和温度漂移必须尽可能最好。对电网连接的另一个要求是不能将直流电流接入电网。由传感器偏移或IGBT通信产生的直流电流可能会影响电网正常运行。该电流可能会使变压器产生饱和,这样会使网络产生更多损失和更多谐波。ED0502B型高精度SF6检漏仪对于无变压器配置,这不是个大问题。

    尽管各国对直流电流都有不同的接受值,但是共同要求都是标称输出电流的0.5%或1%,或者在一些国家是一个限定值(英国为20mA、德国和比利时、荷兰、卢森堡为1A、日本为100mA、中国和美国为50mA)。EDJS7000型异频全自动介质损耗测试仪如果直流电流大于这个限定值,则必须将系统与电网断开。对于是否需要测量直流电流或只是检测临界值,现在还没有清晰的界定。

    在未来的太阳能设计中,该电流可能会予以补偿,直流元件会通过测量交流电流的平均值来计算。因此,逆变器控制环路中所使用的电流传感器直流偏移应该尽可能的低。EDHNZ-4型发电机转子交流阻抗测试仪直流偏移可导致网络分配变压器产生饱和。为了减小这个直流偏移,目前一些公司正在开发新的逆变器拓扑技术。

    HMS电流传感器可用于诸如电力逆变器(太阳能、风力等)等工业场合以及家用电器、变速驱动器、UPS、开关电源(SMPS)和空调,使这些设备的效率更高。
